Thanh Nhôm Định Hình GSAL-AT 15mm 20mm

Thông số kỹ thuật thanh nhôm LED GSAL-AT15 / AT20

Thông số	GSAL-AT15	GSAL-AT20
Thương hiệu	GS Lighting	GS Lighting
Loại sản phẩm	Thanh nhôm định hình LED	Thanh nhôm định hình LED
Chiều dài nguyên thanh	3m	3m

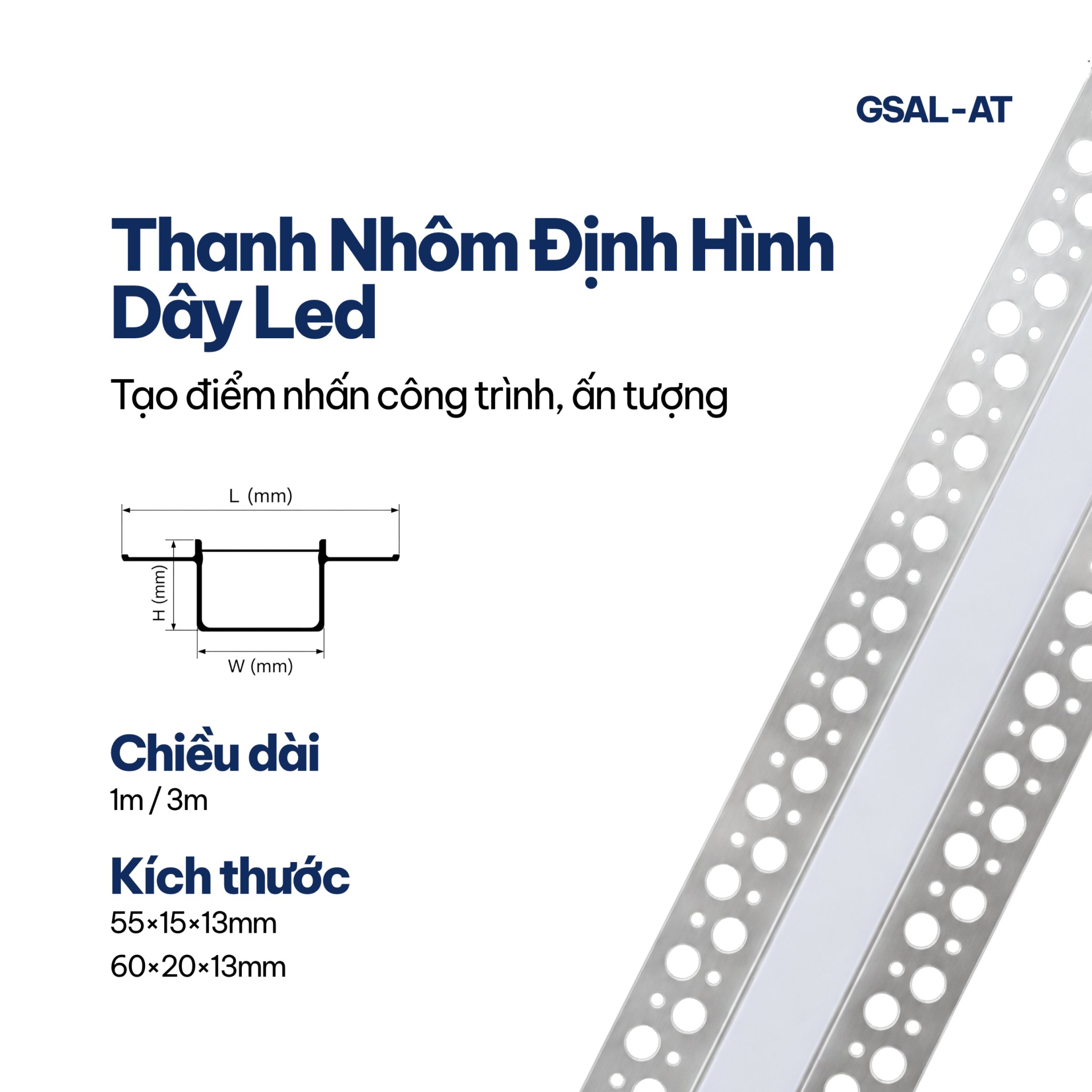

Kích thước L×W×H	55×15×13mm	60×20×13mm
Chiều rộng tổng thể L	55mm	60mm
Chiều rộng rãnh W	15mm	20mm
Chiều cao H	13mm	13mm
Vật liệu	Nhôm	Nhôm
Giá bìa/1m	186.000đ	211.000đ
Giá website/1m (-30%)	130.200đ	147.700đ
Công suất / Nhiệt màu	Không áp dụng	Không áp dụng
Bảo hành	Cần xác nhận	Cần xác nhận

Giá website là mức tính toán theo chính sách giảm 30% dự kiến, chưa bao gồm VAT. Kích thước W là kích thước thể hiện trên mặt cắt, không mặc nhiên là khoảng trống lắp LED hữu ích.

Đặc Điểm Nổi Bật Của Thanh Nhôm Định Hình GSAL-AT15 / AT20

Thiết kế và kiểu dáng thanh nhôm

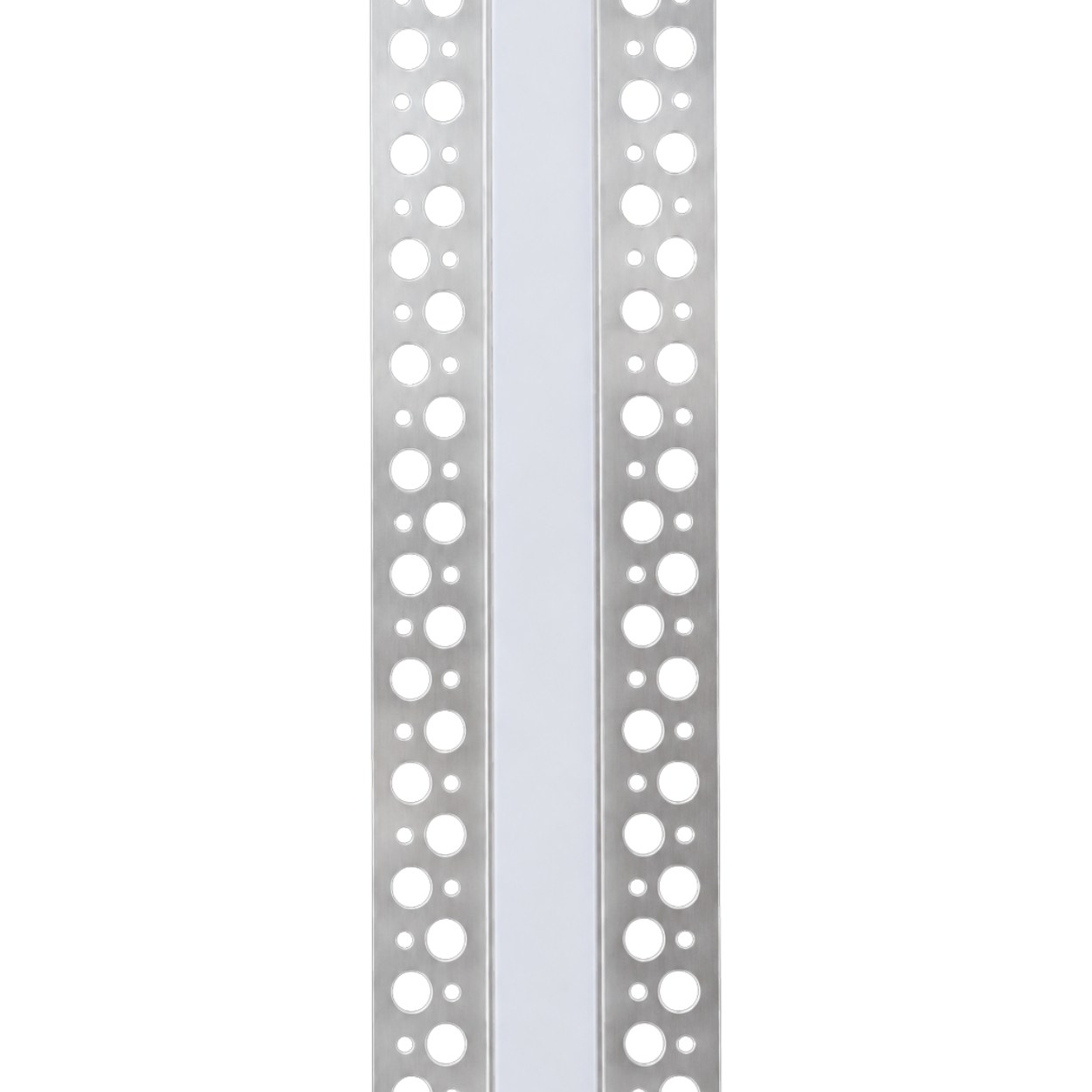

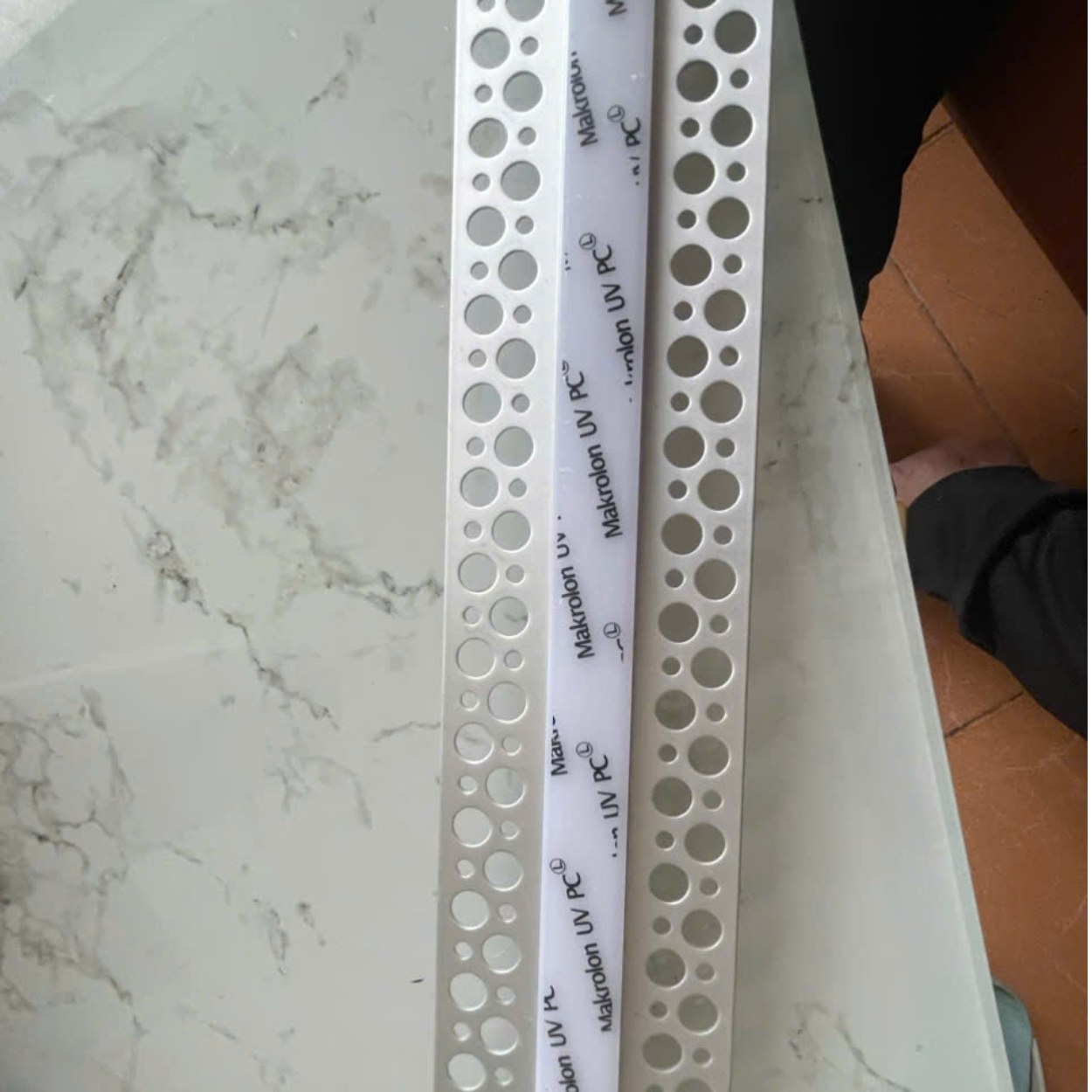

Thanh nhôm LED GSAL-AT có cấu trúc rãnh nằm giữa, hai bên mở rộng thành cánh với nhiều lỗ bố trí dọc thân. Kiểu cấu tạo này đáng cân nhắc cho các phương án hoàn thiện đường sáng thành một phần của bề mặt kiến trúc.

Khi thiết kế trần hoặc vách có đường sáng thẳng, việc xác định trước hình dạng mặt cắt giúp đơn vị thi công phối hợp phần kết cấu, điện và hoàn thiện nội thất.

GSAL-AT15 có bề rộng tổng thể 55mm, trong khi GSAL-AT20 rộng 60mm. Cả hai cao 13mm. Nhờ có hai lựa chọn kích thước, người thiết kế có thể so sánh với không gian bố trí thực tế trước khi chọn mã phù hợp.

Chất liệu và kết cấu

Nhôm là vật liệu thường được sử dụng trong các hệ profile LED nhờ khả năng gia công và dẫn nhiệt.

Trong hệ thống chiếu sáng tuyến, thanh nhôm có thể đảm nhiệm vai trò định hình vị trí dây LED và hỗ trợ truyền nhiệt từ nguồn sáng khi có tiếp xúc nhiệt phù hợp.

Tuy nhiên, khả năng tản nhiệt thực tế còn phụ thuộc tiết diện nhôm, điều kiện lắp đặt và đặc tính dây LED. Không nên mặc định thanh nhôm GSAL-AT có thể sử dụng với mọi loại LED công suất cao.

Chiều dài nguyên thanh 3m cũng là yếu tố hữu ích khi tính toán vật tư. Với những tuyến đèn dài, nên lập sơ đồ ghép và cắt thanh để giảm hao hụt trong quá trình thi công.

Khả năng kết hợp với LED dây và tấm tán quang

Thanh nhôm LED GSAL-AT là phụ kiện định hình, không tích hợp sẵn chip LED, driver hay nguồn điện.

Để tạo thành bộ đèn tuyến hoàn chỉnh, có thể cần phối hợp thanh nhôm với dây LED, tấm tán quang, đầu bịt và nguồn phù hợp.

Tấm tán quang, nếu được sử dụng, có vai trò hỗ trợ phân phối ánh sáng và hạn chế việc nhìn trực tiếp các điểm LED tùy thiết kế. Mức độ đồng đều còn phụ thuộc mật độ LED, khoảng cách đến mặt tán quang và đặc tính quang học của phụ kiện.

Đối với hai mã GSAL-AT15 và AT20, cần kiểm tra kích thước lắp thực tế trước khi chọn dây LED hoặc nắp tán quang. Chỉ số W15 hay W20 không phải cam kết tương thích với mọi dây LED có chiều rộng tương ứng.

Khách hàng có thể tham khảo thêm nhóm phụ kiện đèn LED tại Ledhome để tìm hiểu các vật tư phục vụ hệ thống chiếu sáng.

Lưu ý lắp đặt và phụ kiện tương thích

Kiểm tra trước khi lắp

Trước khi lựa chọn thanh nhôm LED GSAL-AT15 hoặc GSAL-AT20, cần xác định rõ vị trí thi công, chiều dài đường sáng và cấu tạo bề mặt lắp đặt.

Đặc biệt với công trình trần thạch cao, nên kiểm tra bản vẽ mặt cắt cùng phương án xử lý tiếp giáp giữa cánh thanh nhôm và vật liệu trần.

Không sử dụng ngay kích thước W15 hoặc W20 làm kích thước lỗ khoét. Kích thước hốc lắp cần được xác nhận từ quy cách thi công thực tế.

Phụ kiện cần kiểm tra

Khi dự kiến lắp kết hợp với dây LED, cần kiểm tra những thành phần sau:

• Dây LED có kích thước phù hợp với lòng rãnh.
• Tấm tán quang và cơ cấu lắp ghép tương thích.
• Đầu bịt và phụ kiện nối nếu công trình cần sử dụng.
• Bộ nguồn đáp ứng điện áp và tổng công suất hệ LED.
• Dây cấp điện và vị trí bố trí đầu nối.

Các phụ kiện trên không được mặc định đi kèm sản phẩm. Nên xác nhận quy cách cung cấp trước khi đặt hàng.

Lưu ý an toàn và điều kiện sử dụng

GSAL-AT cần được kiểm tra theo cấu hình lắp đặt cụ thể, đặc biệt về khả năng cố định, thoát nhiệt và tiếp cận linh kiện để bảo trì.

Khi kết hợp dây LED, phải ngắt nguồn điện trong quá trình đấu nối, sử dụng đúng điện áp và bảo vệ dây tại các vị trí cắt hoặc mép kim loại.

Hiện chưa có thông số IP của thanh nhôm GSAL-AT. Không tự động xem đây là sản phẩm phù hợp môi trường ngoài trời, khu vực chịu nước hoặc nơi có điều kiện ăn mòn cao.

Ứng dụng thực tế của thanh nhôm LED định hình GSAL-AT

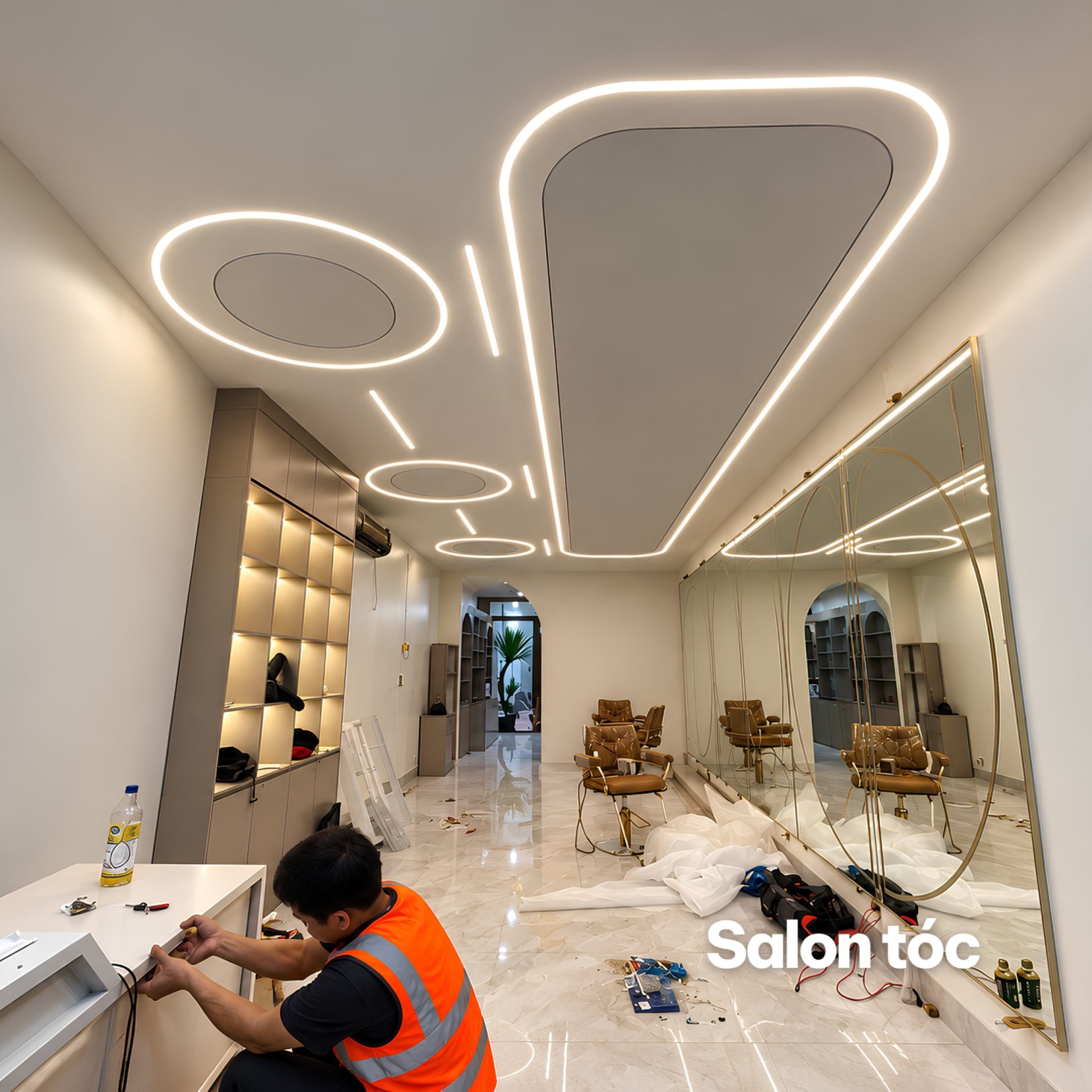

Ứng dụng trong hệ thống chiếu sáng trần thạch cao

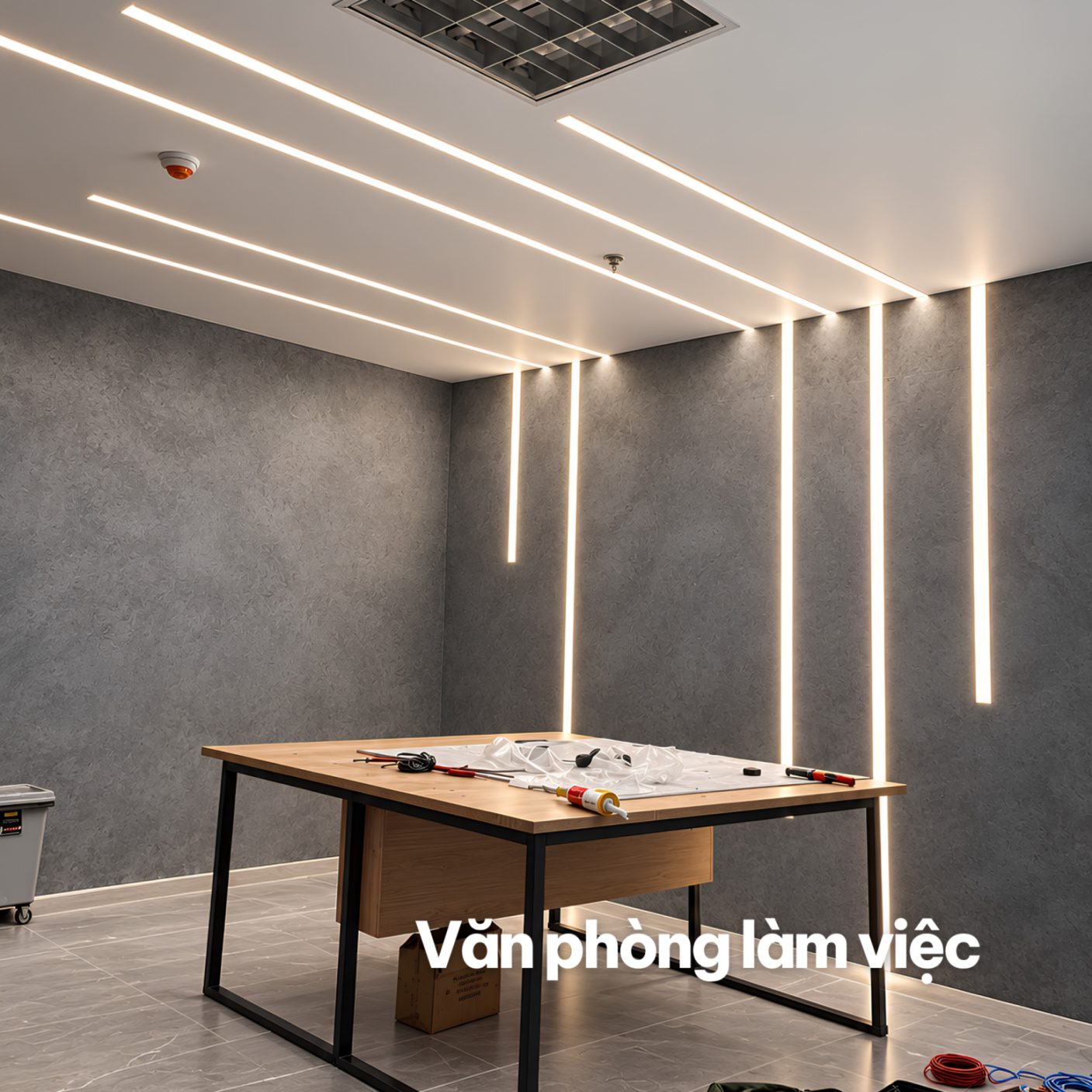

Trong các công trình nhà ở, căn hộ hoặc văn phòng, thanh nhôm định hình có thể được cân nhắc để tạo đường sáng chạy dọc theo thiết kế trần.

Sự kết hợp giữa profile nhôm và dây LED phù hợp giúp người thiết kế kiểm soát vị trí đường sáng, nhưng cấu tạo lắp âm và phương pháp hoàn thiện cần được kiểm tra trước.

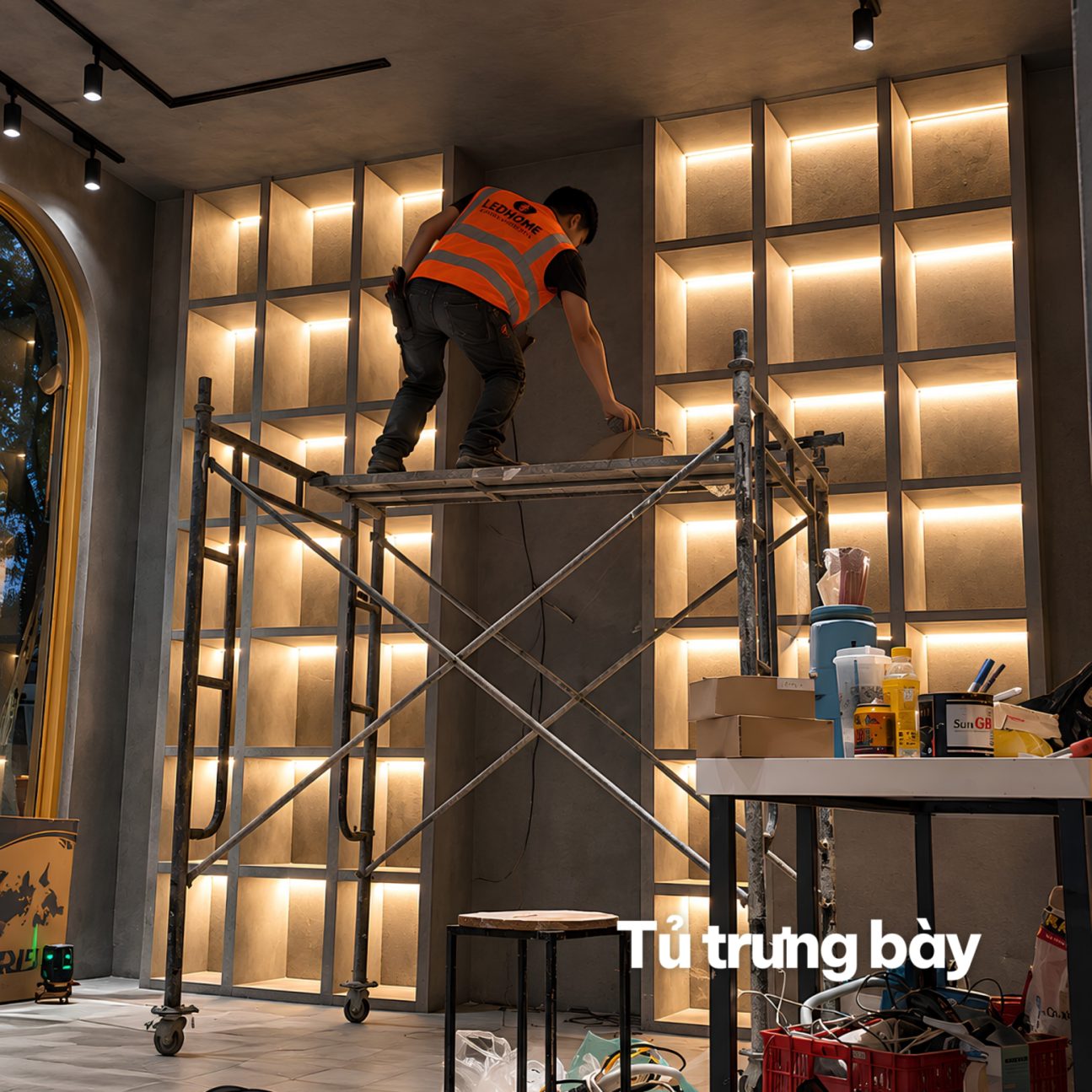

Ứng dụng làm đường sáng trang trí vách nội thất

Với những vách trang trí có đường nét hình học, hệ LED tuyến có thể tạo thêm chiều sâu và điểm nhấn kiến trúc.

GSAL-AT15 hoặc AT20 có thể được đưa vào phương án thiết kế nếu kích thước mặt cắt và điều kiện cố định phù hợp.

Ứng dụng trong showroom và cửa hàng

Showroom thời trang, mỹ phẩm hoặc không gian thương mại thường cần kết hợp ánh sáng chung với ánh sáng điểm nhấn.

Đường sáng tuyến có thể đóng vai trò tạo nhịp điệu cho không gian, kết hợp với hệ đèn spotlight để làm nổi bật sản phẩm trưng bày.

Nếu nhu cầu là điều chỉnh vị trí từng đầu đèn, khách hàng có thể tham khảo đèn ray nam châm mỏng, một giải pháp có cách vận hành khác với hệ dây LED lắp trong thanh nhôm.

Ứng dụng trong hành lang và không gian chuyển tiếp

Các tuyến ánh sáng thẳng có thể hỗ trợ tổ chức bố cục chiếu sáng tại hành lang hoặc khu vực nối giữa các phòng.

Với mục đích chiếu sáng sử dụng thường xuyên, cần tính toán lượng ánh sáng từ bộ LED hoàn chỉnh để tránh đường sáng chỉ đẹp về hình thức nhưng không đáp ứng nhu cầu quan sát.

Hướng Dẫn Lắp Đặt Thanh Nhôm Định Hình LED

Chuẩn bị trước khi lắp đặt

Trước khi thi công, cần chuẩn bị bản vẽ hoặc kích thước thực tế của vị trí lắp, số lượng thanh nhôm và các thành phần LED dự kiến sử dụng.

Đối với thanh nguyên cây 3m, cần đo chính xác chiều dài từng tuyến, xác định vị trí nối, vị trí cấp nguồn và phương án vận chuyển vào công trình.

Nếu cần cắt thanh, nên sử dụng dụng cụ phù hợp để đảm bảo mặt cắt gọn và xử lý các cạnh sắc trước khi lắp linh kiện.

Các bước lắp đặt cơ bản

Bước 1 – Xác định vị trí đường sáng

Đánh dấu vị trí trên trần hoặc vách theo bản vẽ thiết kế. Kiểm tra độ thẳng và các điểm giao nhau giữa các tuyến.

Bước 2 – Kiểm tra mặt cắt và chuẩn bị kết cấu

Đối chiếu kích thước GSAL-AT15 hoặc AT20 với hốc lắp dự kiến. Xác nhận phương pháp cố định phù hợp với vật liệu nền.

Bước 3 – Cắt thanh nhôm theo chiều dài

Đo và cắt thanh theo kích thước đã thống nhất. Kiểm tra mặt cắt, loại bỏ ba via và bảo vệ bề mặt nhôm trong quá trình thao tác.

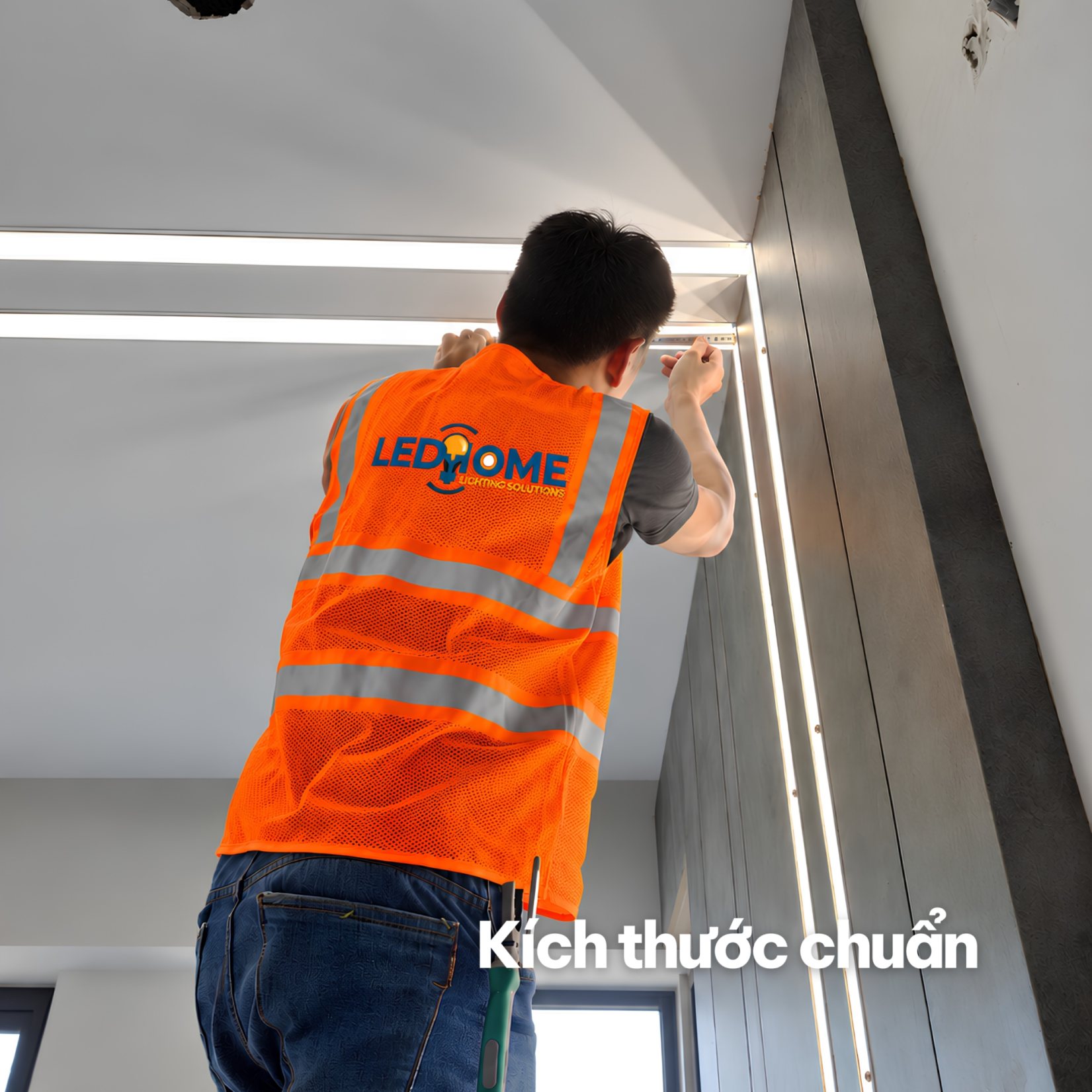

Bước 4 – Cố định thanh nhôm

Lắp thanh theo phương pháp được chấp thuận cho hệ trần hoặc vách. Không tự ý bả phủ, khoan bổ sung hoặc thay đổi kết cấu khi chưa kiểm tra yêu cầu kỹ thuật.

Bước 5 – Lắp hệ thống LED và phụ kiện

Nếu sử dụng dây LED và tán quang, hãy kiểm tra tương thích cơ khí, nguồn điện và các điểm đấu nối trước khi hoàn thiện.

Bước 6 – Kiểm tra và nghiệm thu

Sau khi đấu nối đúng kỹ thuật, kiểm tra hoạt động của dây LED, sự liên tục của đường sáng và khả năng bảo trì. Chỉ hoàn thiện kín những phần đã được xác nhận phù hợp.

Lưu ý khi thi công

Với đường sáng dài nhiều mét, cần chú ý vị trí mối nối giữa các thanh và sự liên tục của tấm tán quang.

Ngoài ra, phải tính toán sụt áp của hệ dây LED để tránh hiện tượng chênh lệch độ sáng trên tuyến dài. Không tự động nối toàn bộ dây LED vào một nguồn khi chưa tính công suất và phương án cấp điện.

Quy trình trên mang tính hướng dẫn chung cho hệ thanh nhôm LED, không thay thế hướng dẫn lắp đặt chính thức của từng model.

Ledhome – Nhà phân phối thanh nhôm LED GS Lighting giá tốt, chính hãng

Khi lựa chọn thanh nhôm LED định hình, ngoài giá bán, khách hàng nên chú ý kích thước mặt cắt, quy cách nguyên thanh và mức độ tương thích với hệ thống chiếu sáng dự kiến.

Ledhome cung cấp kênh tìm hiểu và tư vấn sản phẩm chiếu sáng GS Lighting, giúp khách hàng lựa chọn theo nhu cầu thực tế thay vì chỉ so sánh hình thức.

Để được tư vấn GSAL-AT15 hoặc GSAL-AT20, anh/chị có thể gửi bản vẽ vị trí lắp, chiều dài đường sáng, loại LED dự kiến và số lượng cần đặt.

Giá, chính sách bảo hành, quy cách giao hàng và phụ kiện đi kèm cần được xác nhận khi chốt đơn.

Liên hệ

• Địa chỉ: 28-28A Nguyễn Thái Học, Phường Tân Sơn Nhì Thành Phố Hồ Chí Minh, Việt Nam
• MST: 0315034429
• Hotline:  0942.045.868
• Email: ledhome2868@gmail.com

Kết luận

Thanh nhôm LED định hình GSAL-AT15 và GSAL-AT20 của GS Lighting có chiều dài nguyên thanh 3m với hai lựa chọn mặt cắt 55×15×13mm và 60×20×13mm.

Hai phiên bản phù hợp để nghiên cứu phương án chiếu sáng tuyến trong thiết kế nội thất khi được kết hợp đúng với hệ LED và phụ kiện tương thích.

Liên hệ Ledhome, gửi bản vẽ và số mét đường sáng cần thi công để được tư vấn chọn mã thanh nhôm phù hợp, kiểm tra phụ kiện và nhận báo giá.

Câu Hỏi Thường Gặp Về Thanh Nhôm Định Hình LED GSAL-AT

1. Thanh nhôm GSAL-AT15 và GSAL-AT20 khác nhau như thế nào?

GSAL-AT15 có mặt cắt 55×15×13mm, còn GSAL-AT20 có mặt cắt 60×20×13mm. Cả hai đều dài 3m. Nên chọn dựa trên bản vẽ, kích thước hốc lắp và linh kiện đi kèm.

2. Dây LED rộng 15mm có lắp vừa GSAL-AT15 không?

Chưa thể xác nhận chỉ dựa vào kích thước W15. Cần kiểm tra lòng rãnh hữu ích, lớp phủ của dây LED nếu có và khoảng trống cho đầu nối trước khi mua.

3. Thanh nhôm GSAL-AT có thể bả sơn cùng trần thạch cao không?

Phương án này cần được đơn vị thi công và nhà cung cấp xác nhận. Phải kiểm tra vật liệu tiếp xúc, giải pháp xử lý mép, nguy cơ nứt lớp hoàn thiện và khả năng bảo trì hệ LED.

4. Muốn tạo đường sáng dài 6m có thể nối hai thanh 3m không?

Có thể lên phương án ghép hai thanh nhưng cần xác nhận phụ kiện nối, độ thẳng, xử lý khe ghép và cấu hình cấp nguồn cho hệ LED. Không nên mặc định chỉ ghép cơ khí là đã hoàn thành đường sáng 6m.

5. GSAL-AT20 có chịu được dây LED công suất lớn hơn GSAL-AT15 không?

Không thể kết luận chỉ từ kích thước mặt cắt. Công suất LED phù hợp phụ thuộc vào đặc tính tản nhiệt, diện tích tiếp xúc, điều kiện lắp đặt và thông số kỹ thuật của hệ LED.
