Thanh Nhôm Led Dây Định Hình GSAL-LW 50mm 70mm

Thông số kỹ thuật thanh nhôm LED dây GSAL-LW50 / LW70

Thông số	GSAL-LW50	GSAL-LW70
Thương hiệu	GS Lighting	GS Lighting
Loại sản phẩm	Thanh nhôm định hình LED	Thanh nhôm định hình LED
Mã sản phẩm	GSAL-LW50	GSAL-LW70
Chiều dài nguyên thanh	3000mm	3000mm

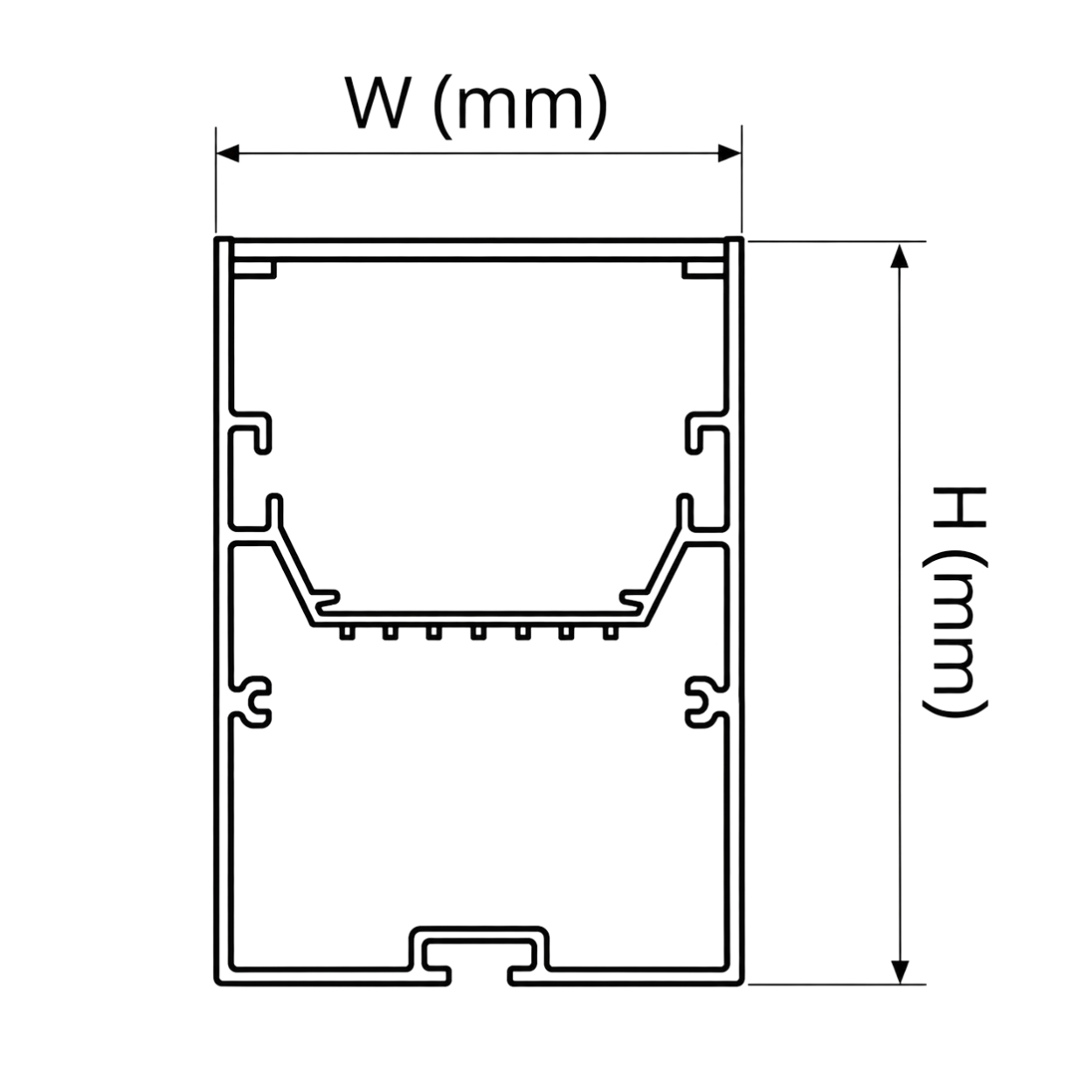

Kích thước W×H	50×70mm	70×75mm
Chiều rộng tổng thể	50mm	70mm
Chiều cao tổng thể	70mm	75mm
Chất liệu chính	Nhôm	Nhôm
Giá bìa/1m	736.000đ	830.000đ
Giá website/1m (-30%)	515.200đ	581.000đ
Công suất	Không áp dụng	Không áp dụng
Chip LED / Driver	Không tích hợp	Không tích hợp
Màu hoàn thiện	Cần xác nhận	Cần xác nhận
Phụ kiện đi kèm	Cần xác nhận	Cần xác nhận
Bảo hành	Cần xác nhận	Cần xác nhận

Giá bán được tính theo mét. Mức giảm 30% là giá website dự kiến, chưa xác nhận VAT và điều kiện giao hàng.

Đặc Điểm Nổi Bật Của Thanh Nhôm Định Hình GSAL-LW50 / LW70

Thiết kế và kiểu dáng thanh nhôm

Khi thiết kế một hệ thống đèn LED tuyến có tiết diện lớn, thanh nhôm không chỉ là vị trí đặt nguồn sáng mà còn ảnh hưởng đến kích thước tổng thể, bố cục và phương án hoàn thiện của hệ đèn.

GSAL-LW thuộc nhóm thanh nhôm LED định hình với mặt cắt lớn hơn đáng kể so với những dòng profile nhỏ thường sử dụng cho các đường sáng trang trí mảnh.

Dòng sản phẩm có hai lựa chọn kích thước:

GSAL-LW50 – Mặt cắt 50×70mm

Có chiều rộng tổng thể 50mm và chiều cao 70mm. Đây là lựa chọn để nghiên cứu các cấu hình đèn tuyến cần chiều rộng 50mm, với điều kiện đáp ứng yêu cầu bố trí linh kiện và kết cấu lắp đặt.

GSAL-LW70 – Mặt cắt 70×75mm

Có chiều rộng 70mm và chiều cao 75mm. So với LW50, phiên bản này rộng hơn 20mm và cao hơn 5mm.

Sự khác biệt giúp người thiết kế có hai phương án kích thước khi bố trí hệ thống chiếu sáng.

Tuy nhiên, kích thước lớn hơn không đồng nghĩa với khả năng chứa nguồn LED công suất cao hơn hay hiệu suất chiếu sáng tốt hơn. Các yếu tố đó cần được xác định theo cấu hình đèn hoàn chỉnh.

Chất liệu và kết cấu

GSAL-LW sử dụng nhôm làm vật liệu định hình. Đây là vật liệu phổ biến trong ngành chiếu sáng nhờ khả năng gia công và dẫn nhiệt.

Đối với một hệ đèn LED tuyến, kết cấu nhôm có thể hỗ trợ bố trí các linh kiện và tạo hình cho thân đèn. Khi nguồn LED được lắp đặt với giải pháp tiếp xúc nhiệt phù hợp, nhôm còn có thể hỗ trợ truyền nhiệt ra môi trường.

Dù GSAL-LW50 và GSAL-LW70 có mặt cắt tương đối lớn, không nên chỉ dựa vào kích thước bên ngoài để đánh giá khả năng tản nhiệt.

Hiệu quả thực tế còn phụ thuộc vào độ dày nhôm, hình dạng tiết diện, vị trí nguồn sáng, cách tiếp xúc nhiệt và điều kiện thông gió.

Cả hai phiên bản đều có chiều dài nguyên thanh 3m, thuận tiện cho việc tính toán số lượng thanh theo thiết kế công trình.

Khả năng kết hợp với LED dây và tấm tán quang

Điểm quan trọng cần hiểu trước khi mua là GSAL-LW50 và GSAL-LW70 là thanh nhôm định hình, không phải bộ đèn LED hoàn chỉnh.

Nếu sử dụng làm thân cho hệ thống LED tuyến, cần lựa chọn riêng nguồn sáng, bộ nguồn, phụ kiện cố định và các thành phần quang học phù hợp.

Với phương án dùng LED dây, người thiết kế cần kiểm tra kích thước vị trí lắp LED, số lượng dải LED dự kiến, điện áp và khả năng tản nhiệt.

Tấm tán quang, nếu có loại tương thích, có thể hỗ trợ phân phối ánh sáng và hạn chế quan sát trực tiếp các điểm LED.

Tuy nhiên, không thể kết luận GSAL-LW50 sử dụng tấm tán quang rộng 50mm hoặc GSAL-LW70 sử dụng tấm rộng 70mm chỉ dựa vào kích thước tổng thể.

Cần kiểm tra cơ cấu liên kết, kích thước lắp thực tế và mã phụ kiện tương thích trước khi đặt hàng.

Anh/chị có thể tham khảo thêm danh mục phụ kiện đèn LED tại Ledhome để tìm hiểu những thành phần cần thiết khi thiết kế hệ thống.

Lưu ý lắp đặt và phụ kiện tương thích

Kiểm tra trước khi lắp

Đối với dòng GSAL-LW, nên ưu tiên kiểm tra không gian lắp đặt theo mặt cắt thực tế ngay từ giai đoạn thiết kế.

GSAL-LW50 có chiều cao 70mm, trong khi GSAL-LW70 cao 75mm. Đây là những thông số cần tính đến khi bố trí hệ đèn tại trần hoặc các chi tiết kiến trúc có giới hạn chiều sâu.

Trước khi thi công, cần xác định:

• Vị trí và phương án cố định thanh.
• Không gian dành cho thân nhôm và linh kiện.
• Khả năng tiếp cận nguồn điện khi bảo trì.
• Vị trí các mối nối nếu sử dụng nhiều thanh.
• Phương pháp hoàn thiện theo bản vẽ.

Chưa có thông tin xác nhận GSAL-LW hỗ trợ những kiểu lắp đặt cụ thể như lắp nổi, lắp âm hay thả trần. Cần kiểm tra phụ kiện và hướng dẫn kỹ thuật trước khi lựa chọn.

Phụ kiện cần kiểm tra

Để xây dựng một hệ thống chiếu sáng sử dụng GSAL-LW, khách hàng nên xác nhận các thành phần tương ứng với cấu hình dự kiến.

Những phụ kiện có thể cần xem xét gồm nguồn LED, bộ nguồn, tấm tán quang, đầu bịt, bộ phận liên kết và phụ kiện cố định.

Mỗi thành phần phải được kiểm tra theo đúng kích thước và quy cách lắp ghép.

Đặc biệt, không nên sử dụng phụ kiện của một dòng thanh nhôm khác chỉ vì có kích thước gần giống nhau.

Nếu nhu cầu chỉ là một đường sáng trang trí có mặt cắt nhỏ, khách hàng có thể so sánh thêm với thanh nhôm LED dây GSAL-AC15 / AC20 trước khi quyết định.

Lưu ý an toàn và điều kiện sử dụng

Do GSAL-LW là thanh nhôm định hình, các yêu cầu an toàn điện phụ thuộc vào hệ thống LED được lắp cùng.

Khi triển khai, cần ngắt điện trước khi đấu nối, sử dụng đúng điện áp nguồn sáng và xử lý các cạnh kim loại tại vị trí cắt.

Nếu lắp trên cao, phải kiểm tra phương pháp cố định, tải trọng tổng thể và khả năng chịu lực của kết cấu lắp đặt.

Đặc biệt, chưa có thông tin xác nhận cấp bảo vệ IP của GSAL-LW50 và GSAL-LW70. Không mặc định sản phẩm phù hợp ngoài trời hoặc môi trường ẩm ướt nếu chưa kiểm tra toàn bộ cấu hình.

Ứng dụng thực tế của thanh nhôm LED dây GSAL-LW

Thiết kế hệ thống đèn LED tuyến trong văn phòng

Trong không gian văn phòng, hệ đèn LED tuyến thường được xem xét khi cần tổ chức ánh sáng theo những khu vực làm việc hoặc theo bố cục kiến trúc.

GSAL-LW có thể được đưa vào phương án thiết kế thân đèn tuyến nếu kích thước và phụ kiện lắp đặt đáp ứng yêu cầu.

Khi sử dụng cho chiếu sáng chính, cần tính toán độ rọi, độ đồng đều và khả năng kiểm soát chói của cấu hình đèn hoàn chỉnh.

Hệ thống chiếu sáng cho showroom

Showroom cần kết hợp ánh sáng chung với ánh sáng nhấn vào sản phẩm trưng bày.

Một hệ đèn tuyến sử dụng thanh nhôm định hình có thể đóng vai trò chiếu sáng tổng thể, trong khi đèn spotlight hỗ trợ tập trung ánh sáng vào sản phẩm.

Với GSAL-LW, cần lựa chọn cấu hình nguồn sáng dựa trên chiều cao lắp, diện tích cần chiếu và yêu cầu ánh sáng thực tế.

Thiết kế ánh sáng cho sảnh và không gian thương mại

Trong sảnh văn phòng, khách sạn hoặc khu vực tiếp đón, đèn tuyến có thể được sử dụng để tạo nhịp điệu kiến trúc và tổ chức những mảng sáng.

Thanh nhôm GSAL-LW50 và LW70 là hai lựa chọn kích thước để nghiên cứu khi thiết kế bộ đèn tương ứng.

Nếu sử dụng ở vị trí trần cao hoặc trên khu vực có người qua lại, cần kiểm tra kỹ giải pháp treo, cố định và bảo trì.

Chiếu sáng hành lang và khu vực lưu thông

Đối với hành lang dài, phương án đèn tuyến có thể giúp tạo sự liên tục về bố cục ánh sáng.

Chiều dài nguyên thanh 3m thuận tiện cho việc lập sơ đồ bố trí, nhưng với các tuyến dài hơn cần xác định mối nối cơ khí và cách cấp nguồn cho từng đoạn LED.

Không nên quyết định số lượng thanh chỉ bằng chiều dài hành lang mà bỏ qua yêu cầu độ sáng và phân bố ánh sáng.

Hướng Dẫn Lắp Đặt Thanh Nhôm Định Hình LED

Chuẩn bị trước khi lắp đặt

Trước khi sử dụng GSAL-LW50 hoặc GSAL-LW70, cần chuẩn bị bản vẽ mặt cắt, chiều dài tuyến và phương án bố trí hệ thống LED.

Đồng thời, phải kiểm tra phương pháp cố định có được hỗ trợ cho đúng model hay không.

Với thanh nguyên cây 3m, nên lập sơ đồ cắt, dự kiến vị trí nối và tính số lượng vật tư trước khi đặt mua.

Các bước lắp đặt cơ bản

Bước 1 – Xác định vị trí và kiểu lắp

Kiểm tra bản vẽ kiến trúc, xác định hướng thanh nhôm và phương pháp lắp được chấp thuận.

Bước 2 – Kiểm tra kích thước mặt cắt

Đối chiếu chiều rộng và chiều cao của GSAL-LW50 hoặc LW70 với không gian lắp đặt.

Bước 3 – Chuẩn bị và gia công thanh

Đo chiều dài, cắt thanh theo yêu cầu bằng dụng cụ phù hợp và xử lý ba via tại các mép cắt.

Bước 4 – Lắp đặt kết cấu cố định

Sử dụng phụ kiện và phương pháp cố định đã được xác nhận tương thích. Kiểm tra độ ổn định trước khi lắp các linh kiện khác.

Bước 5 – Bố trí nguồn sáng và phụ kiện

Kiểm tra cấu hình LED, bộ nguồn, tấm tán quang và những thành phần cần thiết trước khi đấu nối.

Bước 6 – Kiểm tra vận hành và nghiệm thu

Kiểm tra hoạt động điện, nhiệt độ vận hành theo yêu cầu của hệ đèn, sự ổn định của kết cấu và khả năng tiếp cận để bảo trì.

Lưu ý khi thi công

Với các hệ đèn tuyến dài, cần tính toán tổng công suất và cách phân chia nguồn cấp để hạn chế sụt áp.

Đối với những tuyến ghép từ nhiều thanh, phải kiểm tra độ thẳng, mối nối cơ khí và sự liên tục của thành phần tán quang nếu có.

Không tự ý khoan, cắt bỏ những bộ phận kết cấu của thanh nhôm hoặc sử dụng làm giá đỡ chịu lực khi chưa được xác nhận khả năng đáp ứng.

Đây là quy trình tham khảo. Việc lắp đặt phải tuân theo hướng dẫn kỹ thuật của đúng model và điều kiện công trình thực tế.

Ledhome – Nhà Phân Phối Thanh Nhôm LED Dây Giá Tốt, Chính Hãng

Đối với hệ thống chiếu sáng tuyến có mặt cắt lớn, việc chọn thanh nhôm chỉ là một bước trong quá trình hoàn thiện giải pháp.

Khách hàng cần kiểm tra đồng thời kích thước profile, nguồn LED, phụ kiện và phương án cố định trước khi triển khai thi công.

Ledhome cung cấp kênh tìm hiểu và tư vấn các sản phẩm chiếu sáng thương hiệu GS Lighting, phục vụ nhu cầu lựa chọn vật tư cho nhà ở, văn phòng, showroom và công trình thương mại.

Với GSAL-LW50 và GSAL-LW70, anh/chị nên gửi bản vẽ mặt cắt, chiều dài tuyến đèn, kiểu lắp đặt mong muốn và ngân sách dự kiến để được kiểm tra phương án phù hợp.

Liên hệ

• Địa chỉ: 28-28A Nguyễn Thái Học, Phường Tân Sơn Nhì Thành Phố Hồ Chí Minh, Việt Nam
• MST: 0315034429
• Hotline:  0942.045.868
• Email: ledhome2868@gmail.com

Kết luận

Thanh nhôm LED dây định hình GSAL-LW 50mm 70mm của GS Lighting có chiều dài nguyên thanh 3m, với kích thước lần lượt 50×70mm và 70×75mm.

Khác với các profile LED trang trí tiết diện nhỏ, dòng GSAL-LW có kích thước mặt cắt lớn hơn, cần được lựa chọn dựa trên yêu cầu về không gian lắp đặt, cấu hình linh kiện và kết cấu công trình.

Gửi bản vẽ, chiều dài tuyến đèn và yêu cầu lắp đặt qua Zalo Ledhome để được tư vấn chọn GSAL-LW50 hoặc GSAL-LW70 phù hợp và nhận báo giá theo mét.

Câu Hỏi Thường Gặp Về Thanh Nhôm Định Hình LED

1. GSAL-LW50 và GSAL-LW70 khác nhau như thế nào?

GSAL-LW50 có mặt cắt rộng 50mm, cao 70mm. GSAL-LW70 rộng 70mm, cao 75mm. Phiên bản LW70 rộng hơn 20mm và cao hơn 5mm. Khách hàng nên lựa chọn theo không gian lắp đặt và cấu hình hệ LED dự kiến.

2. Thanh nhôm GSAL-LW70 rộng 70mm có nghĩa là lắp được dây LED rộng 70mm không?

Không. Kích thước 70mm là chiều rộng tổng thể của mặt cắt, không phải chiều rộng hữu ích để đặt LED. Cần kiểm tra cấu trúc bên trong và phụ kiện tương thích trước khi chọn nguồn sáng.

3. GSAL-LW50 và LW70 có thể sử dụng làm đèn thả văn phòng không?

Có thể nghiên cứu phương án này nếu nhà sản xuất xác nhận hệ phụ kiện treo, giải pháp cố định và tải trọng cho phép. Chưa có đủ dữ liệu để khẳng định hai mã hỗ trợ lắp thả trực tiếp.

4. Công trình cần tuyến đèn dài 9m thì phải mua bao nhiêu thanh GSAL-LW?

Về chiều dài danh định, 9m tương ứng ba thanh nguyên cây 3m. Tuy nhiên, cần kiểm tra phương án ghép nối, hao hụt khi gia công và cách cấp nguồn LED trước khi xác định số lượng đặt mua cuối cùng.

5. GSAL-LW70 có khả năng tản nhiệt và sử dụng LED công suất cao tốt hơn GSAL-LW50 không?

Chưa thể kết luận chỉ dựa trên kích thước mặt cắt. Cần có thông tin về tiết diện nhôm, diện tích tiếp xúc nhiệt, đặc điểm nguồn LED và điều kiện lắp đặt để đánh giá khả năng tản nhiệt.
