Thanh Nhôm LED Dây GSAL-BC 13mm 20mm

Thông số kỹ thuật thanh nhôm LED dây GSAL-BC13 / BC20

Thông số	GSAL-BC13	GSAL-BC20
Thương hiệu	GS Lighting	GS Lighting
Nhóm sản phẩm	Thanh nhôm định hình LED dây	Thanh nhôm định hình LED dây
Mã sản phẩm	GSAL-BC13	GSAL-BC20
Chiều dài nguyên thanh	3000mm	3000mm
Mặt cắt L×W×H	38×13×15mm	43×20×22mm
Kích thước L	38mm	43mm
Kích thước W	13mm	20mm
Kích thước H	15mm	22mm
Chất liệu chính	Nhôm	Nhôm
Giá bìa/1m	211.000đ	302.000đ
Giá website/1m (-30%)	147.700đ	211.400đ
Công suất	Không áp dụng	Không áp dụng
Chip LED / Driver	Không tích hợp	Không tích hợp
Màu hoàn thiện	Cần xác nhận	Cần xác nhận
Bảo hành	Cần xác nhận	Cần xác nhận

Lưu ý: Giá website là mức tính toán theo chương trình giảm 30% dự kiến. Chính sách VAT, cắt lẻ và phụ kiện đi kèm cần được xác nhận trước khi đặt hàng.

Đặc Điểm Nổi Bật Của Thanh Nhôm Định Hình GSAL-BC13 / BC20

Thiết kế và kiểu dáng thanh nhôm

Trong thiết kế chiếu sáng nội thất, vị trí đường sáng đôi khi quan trọng không kém việc chọn loại LED. Một đường LED chạy sát mép vật liệu hoặc theo chi tiết kiến trúc đòi hỏi phần nhôm định hình phải phù hợp với cấu tạo lắp đặt.

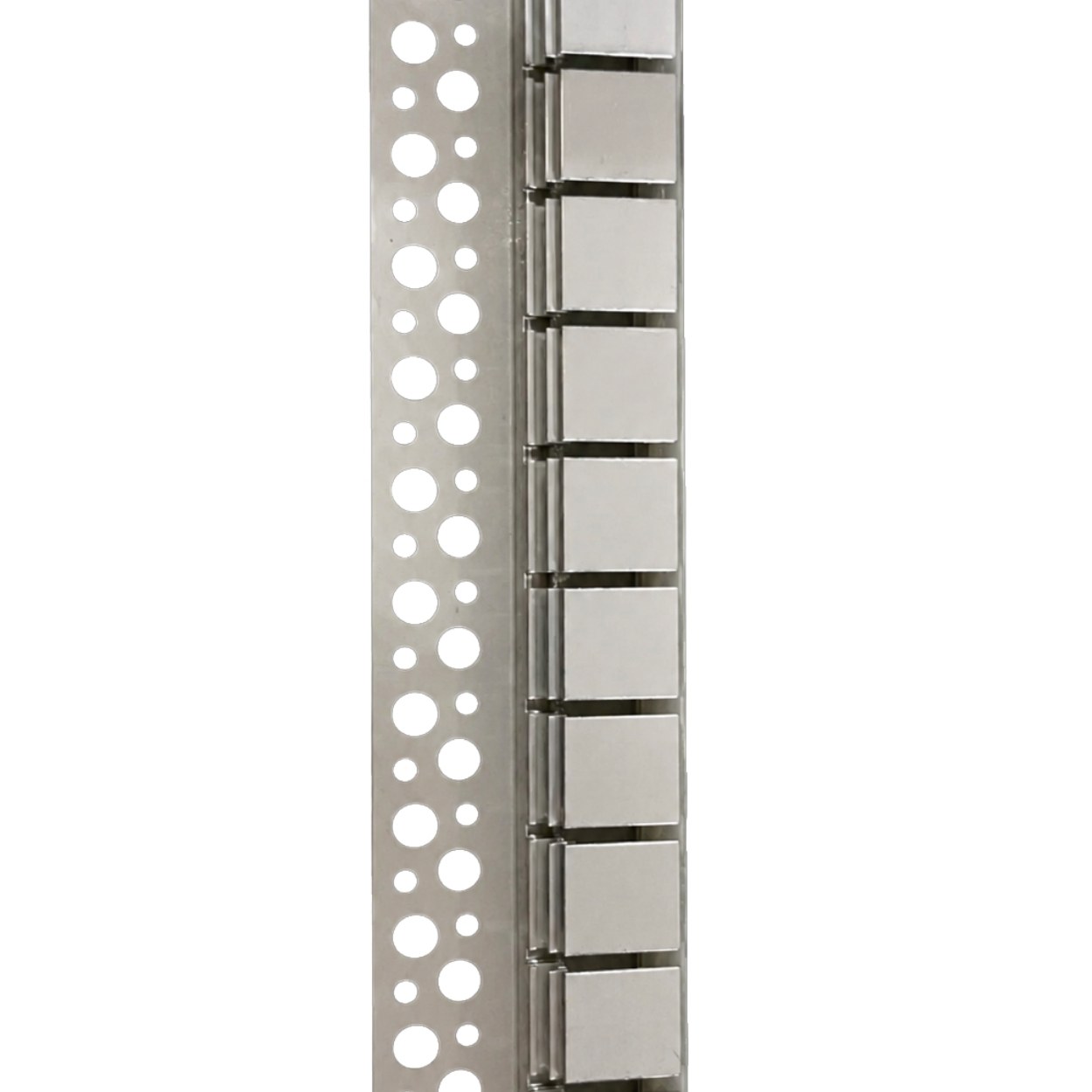

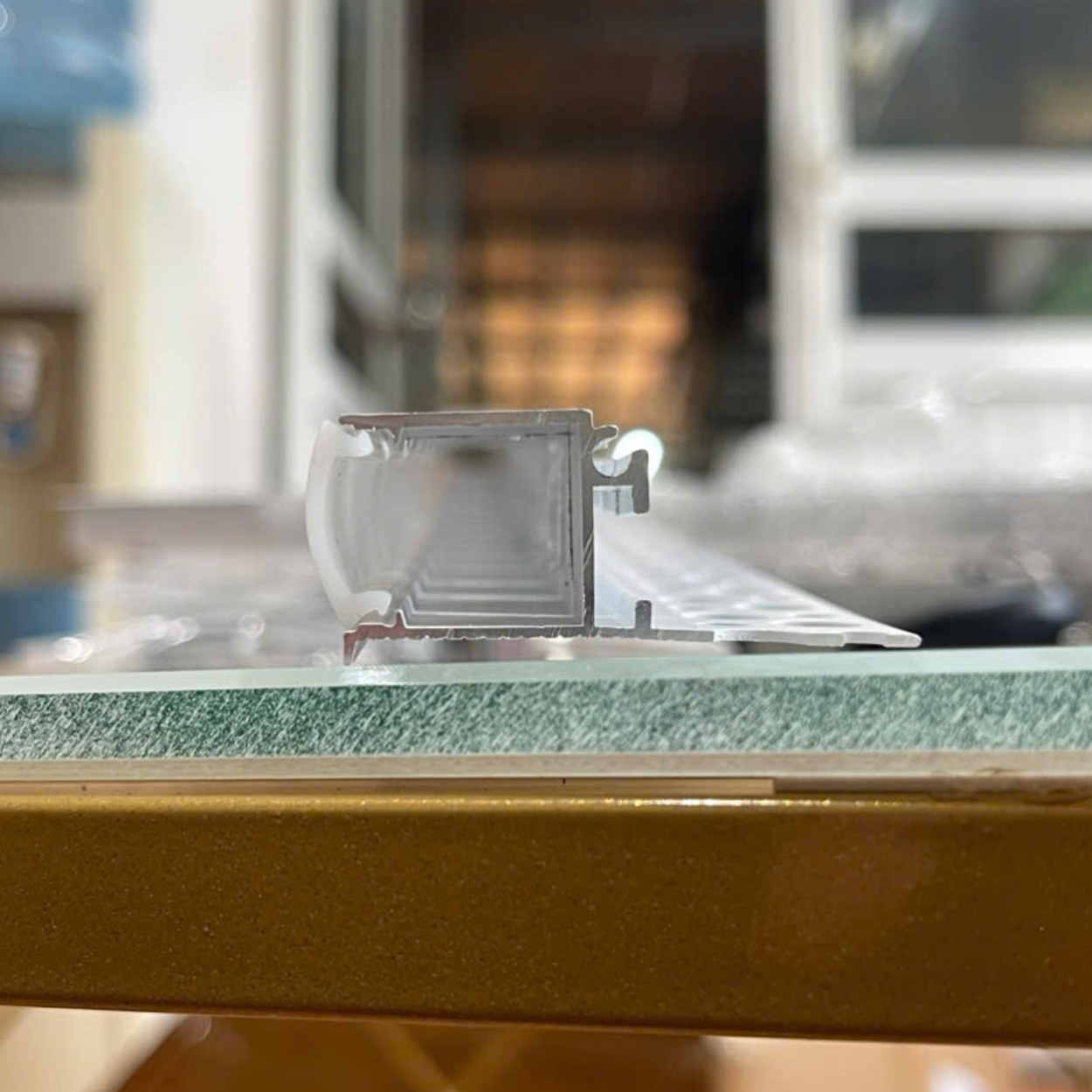

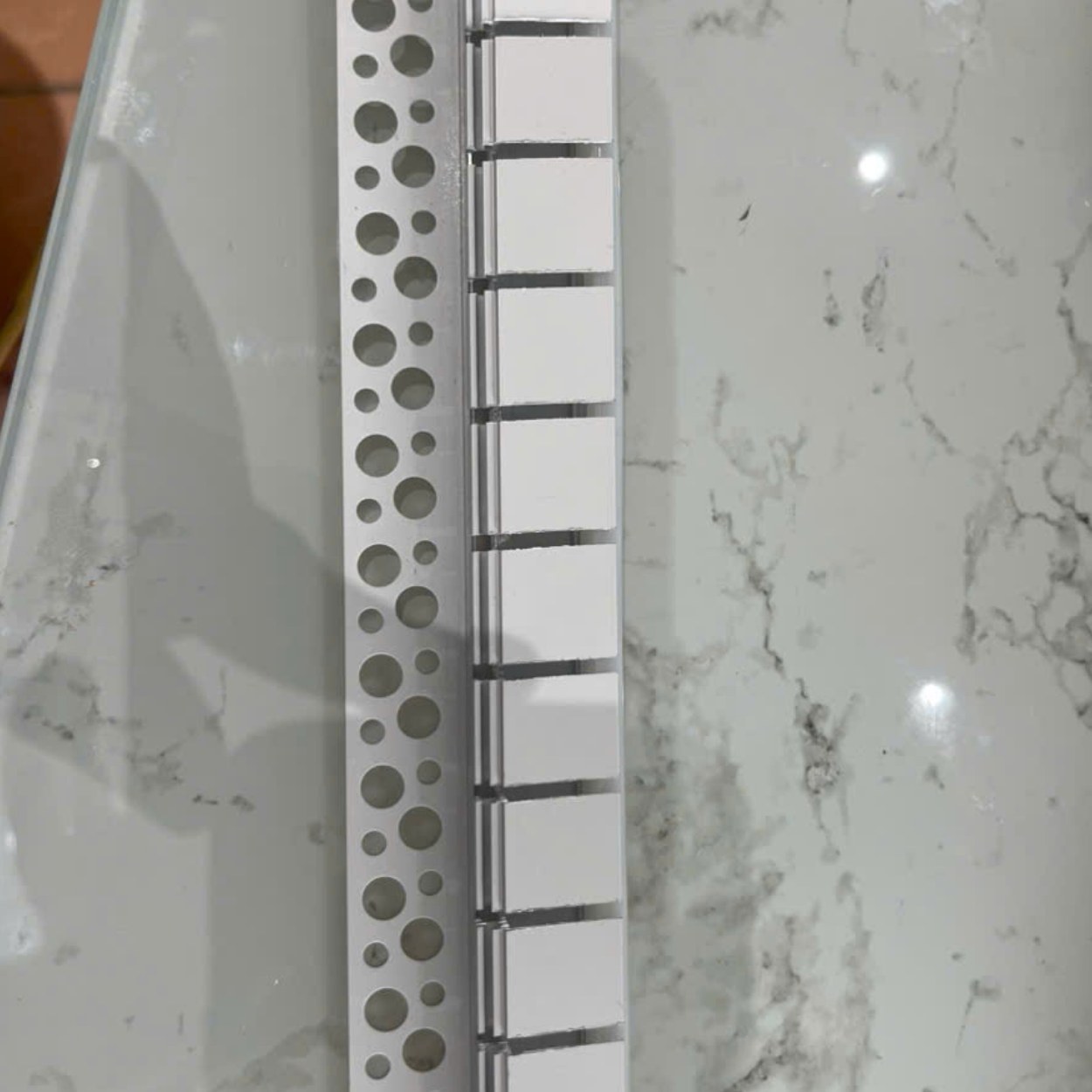

Thanh nhôm LED dây GSAL-BC có mặt cắt dạng rãnh với phần cánh mở rộng về một bên. Đây là đặc điểm đáng xem xét khi lên phương án bố trí profile tại những khu vực cần xử lý tiếp giáp giữa đường sáng và bề mặt hoàn thiện.

Hai mã có sự khác biệt rõ ràng về kích thước:

GSAL-BC13 – Mặt cắt nhỏ hơn

Kích thước L38×W13×H15mm, phù hợp để đưa vào phương án thiết kế có yêu cầu mặt cắt gọn hơn, với điều kiện kích thước lắp đặt và linh kiện LED tương thích.

GSAL-BC20 – Mặt cắt lớn hơn

Kích thước L43×W20×H22mm. So với BC13, mã này có L lớn hơn 5mm, W lớn hơn 7mm và H lớn hơn 7mm.

Điều đó có nghĩa hai mã không phải phụ kiện thay thế trực tiếp cho nhau trong mọi trường hợp. Với công trình đã thi công sẵn hốc lắp, thay đổi mã có thể yêu cầu điều chỉnh bản vẽ hoặc kết cấu.

Chất liệu và kết cấu

Thanh nhôm GSAL-BC thuộc nhóm phụ kiện định hình bằng nhôm, thường được sử dụng làm một phần của hệ thống chiếu sáng LED tuyến.

Nhôm có khả năng dẫn nhiệt và gia công, giúp vật liệu này được ứng dụng phổ biến trong các cấu hình đèn LED dây.

Tuy nhiên, khi sử dụng làm thành phần hỗ trợ tản nhiệt, hiệu quả thực tế phụ thuộc vào cách gắn dây LED, đặc điểm tiết diện, môi trường lắp đặt và công suất nguồn sáng.

Chiều dài nguyên thanh 3m giúp người thi công tính toán số lượng vật tư cho những tuyến sáng thẳng. Đối với các đoạn ngắn, việc bố trí phương án cắt hợp lý có thể hạn chế lượng nhôm dư không sử dụng được.

Riêng khả năng chịu lực, độ dày thành, lớp xử lý bề mặt và loại hợp kim cụ thể chưa được xác nhận cho hai mã.

Khả năng kết hợp với LED dây và tấm tán quang

Một điểm khách hàng cần hiểu rõ là GSAL-BC chỉ là thanh nhôm định hình, không phải bộ đèn phát sáng hoàn chỉnh.

Muốn hình thành hệ chiếu sáng, cần xác định loại dây LED sẽ sử dụng, điện áp cấp nguồn và những thành phần lắp ghép cần thiết.

Nếu có tấm tán quang tương thích, phụ kiện này có thể giúp phân phối ánh sáng và hạn chế việc nhìn trực tiếp vào các điểm LED.

Tuy nhiên, để tạo đường sáng đều, không thể chỉ dựa vào thanh nhôm. Cần xem xét mật độ LED, khoảng cách từ nguồn sáng đến mặt tán quang và đặc tính quang học của vật liệu.

Đặc biệt, tên gọi BC13 và BC20 không có nghĩa mọi dây LED rộng 13mm hoặc 20mm sẽ lắp vừa. Cần kiểm tra kích thước lòng rãnh thực tế và cơ cấu lắp phụ kiện.

Khách hàng có thể tham khảo thêm các sản phẩm thuộc danh mục phụ kiện đèn LED tại Ledhome khi chuẩn bị vật tư cho hệ chiếu sáng tuyến.

Lưu ý lắp đặt và phụ kiện tương thích

Kiểm tra trước khi lắp

Đối với GSAL-BC13 và BC20, nên bắt đầu từ bản vẽ mặt cắt của vị trí lắp đặt, không chỉ từ chiều dài đường sáng mong muốn.

Cần xác định đâu là phần tiếp xúc với kết cấu nền, hướng mở rộng của cánh nhôm và khoảng trống dành cho dây điện.

Với công trình trần thạch cao hoặc vách trang trí, phải kiểm tra giải pháp cố định và xử lý phần tiếp giáp giữa thanh nhôm với bề mặt hoàn thiện.

Không lấy trực tiếp kích thước L, W hoặc H làm kích thước lỗ khoét nếu chưa có hướng dẫn thi công của đúng model.

Phụ kiện cần kiểm tra

Một hệ thống LED dây sử dụng thanh nhôm định hình có thể cần:

• LED dây với kích thước phù hợp rãnh lắp thực tế.
• Tấm tán quang tương thích, nếu thiết kế sử dụng.
• Đầu bịt và linh kiện ghép nối phù hợp.
• Bộ nguồn đúng điện áp, đáp ứng tổng công suất.
• Dây điện, đầu nối và vật tư cố định cần thiết.

Các thành phần này phải được kiểm tra theo cấu hình lắp đặt. Không mặc định mọi phụ kiện đều có sẵn hoặc được bán kèm thanh nhôm.

Nếu cần so sánh một dạng mặt cắt khác, có thể tham khảo thanh nhôm định hình GSAL-AT15 / AT20 trước khi chốt thiết kế.

Lưu ý an toàn và điều kiện sử dụng

Khi thao tác với hệ thống điện, cần ngắt nguồn trước khi đấu nối và kiểm tra đúng điện áp của LED dây.

Sau khi cắt nhôm, phải xử lý cạnh sắc để không làm tổn hại đến lớp cách điện.

Đồng thời, nên bố trí bộ nguồn tại vị trí có thể tiếp cận khi cần kiểm tra hoặc thay thế.

GSAL-BC chưa có thông số xác nhận cấp bảo vệ IP và điều kiện sử dụng ngoài trời. Vì vậy, không tự động lắp tại khu vực chịu nước, mưa hoặc môi trường ăn mòn khi chưa có giải pháp phù hợp được xác nhận.

Ứng dụng thực tế của thanh nhôm LED dây GSAL-BC

Thiết kế đường sáng tại mép trần và vách

Những khu vực tiếp giáp giữa hai bề mặt thường cần được xử lý kỹ về bố cục và vật liệu.

Mặt cắt có cánh mở rộng về một phía của GSAL-BC có thể được đưa vào phương án nghiên cứu cho các chi tiết này nếu đáp ứng được điều kiện cố định và hoàn thiện thực tế.

Kiến trúc sư nên kiểm tra cấu tạo trần hoặc vách trước khi quyết định sử dụng.

Tạo đường sáng cho chi tiết nội thất

Trong thiết kế tủ trang trí, hốc kiến trúc hoặc mảng nội thất, hệ LED dây có thể tạo ánh sáng bổ trợ, làm nổi bật ranh giới giữa các vật liệu.

Việc ứng dụng GSAL-BC vào những vị trí này cần kiểm tra không gian lắp, khả năng tản nhiệt và việc tiếp cận linh kiện sau hoàn thiện.

Không nên sử dụng thanh nhôm làm bộ phận chịu lực của đồ nội thất nếu chưa có thông số kết cấu phù hợp.

Bố trí ánh sáng tuyến trong showroom

Một showroom có thể sử dụng ánh sáng tuyến để dẫn hướng tầm nhìn hoặc tạo điểm nhấn kiến trúc, trong khi đèn chiếu điểm phụ trách làm nổi bật từng sản phẩm.

Khi thiết kế, nên phân biệt rõ vai trò của đường LED trang trí và ánh sáng phục vụ bán hàng.

Nếu cần chiếu rọi linh hoạt, có thể cân nhắc hệ đèn ray nam châm thay vì chỉ sử dụng một đường LED cố định.

Trang trí hành lang, sảnh và không gian kết nối

Hành lang hoặc sảnh có thể ứng dụng ánh sáng tuyến để tạo cảm giác liên tục giữa các khu vực.

Tuy nhiên, nếu tuyến LED đảm nhiệm chiếu sáng chính, cần tính toán độ rọi và lựa chọn cấu hình LED đủ khả năng đáp ứng nhu cầu sử dụng.

Hướng Dẫn Lắp Đặt Thanh Nhôm Định Hình LED

Chuẩn bị trước khi lắp đặt

Trước khi thi công, cần chuẩn bị bản vẽ, kích thước hốc dự kiến, tổng chiều dài tuyến và danh sách linh kiện LED.

Với thanh nguyên cây 3m, nên lập sơ đồ cắt nhằm xác định số thanh cần mua, vị trí ghép và lượng vật tư dư.

Đặc biệt, cần kiểm tra đúng mặt cắt GSAL-BC13 hoặc GSAL-BC20 vì hai phiên bản khác nhau cả chiều đứng lẫn kích thước ngang.

Các bước lắp đặt cơ bản

Bước 1 – Định vị tuyến sáng

Đánh dấu vị trí lắp theo bản vẽ, xác định điểm bắt đầu, điểm kết thúc và hướng bố trí phần cánh của profile.

Bước 2 – Kiểm tra kết cấu và kích thước

Đối chiếu mặt cắt thanh với vị trí cần lắp. Xác nhận phương pháp cố định theo loại bề mặt.

Bước 3 – Gia công thanh nhôm

Cắt thanh theo chiều dài cần sử dụng, xử lý ba via và kiểm tra độ chính xác trước khi lắp.

Bước 4 – Cố định profile

Thực hiện theo biện pháp thi công đã được xác nhận. Đảm bảo thanh được giữ đúng vị trí và không ảnh hưởng đến hệ điện dự kiến.

Bước 5 – Lắp LED dây và phụ kiện

Kiểm tra khả năng tương thích trước khi lắp dây LED, đầu nối, tán quang và nguồn cấp.

Bước 6 – Kiểm tra, hoàn thiện

Thử hoạt động của hệ LED, kiểm tra các mối nối và khả năng tháo lắp để bảo trì trước khi hoàn thiện bề mặt.

Lưu ý khi thi công

Với tuyến LED dài, cần tính toán tổng công suất, cách phân chia đoạn cấp nguồn và hiện tượng sụt áp.

Nếu bố trí nhiều thanh nối tiếp về mặt cơ khí, không có nghĩa hệ dây LED có thể cấp điện liên tục từ một đầu mà không cần tính toán.

Đối với công trình trần hoặc vách đã hoàn thiện, nên kiểm tra kỹ trước khi thay đổi model nhằm tránh phát sinh việc cắt sửa.

Đây là quy trình tham khảo cho hệ nhôm định hình LED. Phương pháp thi công cuối cùng phải phù hợp cấu tạo thực tế và hướng dẫn của nhà sản xuất.

Cần xác nhận trước khi mua thanh nhôm GSAL-BC

Trước khi đặt hàng, cần xác nhận chiều rộng lòng rãnh hữu ích, phương pháp lắp đặt, độ dày nhôm, màu hoàn thiện, loại nắp tán quang và đầu bịt tương thích.

Ngoài ra, cần kiểm tra điều kiện bảo hành, chính sách bán cắt lẻ, quy cách giao thanh 3m, VAT và tình trạng hàng.

Đây là những thông tin ảnh hưởng trực tiếp đến khả năng sử dụng, chi phí vật tư và kế hoạch thi công.

Ledhome – Nhà Phân Phối Thanh Nhôm LED Dây GS Lighting Giá Tốt, Chính Hãng

Đối với kiến trúc sư và nhà thầu, lựa chọn thanh nhôm không nên chỉ dựa vào giá mỗi mét. Mặt cắt phải phù hợp với chi tiết thiết kế, linh kiện LED và phương án hoàn thiện công trình.

Tại Ledhome, khách hàng có thể tìm hiểu các dòng phụ kiện chiếu sáng GS Lighting, so sánh kích thước và trao đổi nhu cầu sử dụng thực tế.

Khi cần báo giá GSAL-BC13 hoặc GSAL-BC20, anh/chị nên gửi kèm bản vẽ mặt cắt, chiều dài tuyến đèn, vị trí lắp và loại LED dự kiến.

Những thông tin này giúp quá trình tư vấn tập trung vào đúng yêu cầu và hạn chế việc chọn sai vật tư.

Liên hệ

• Địa chỉ: 28-28A Nguyễn Thái Học, Phường Tân Sơn Nhì Thành Phố Hồ Chí Minh, Việt Nam
• MST: 0315034429
• Hotline:  0942.045.868
• Email: ledhome2868@gmail.com

Kết luận

Thanh nhôm LED dây GSAL-BC 13mm 20mm của GS Lighting là hai phiên bản định hình dài 3m, có kích thước lần lượt 38×13×15mm và 43×20×22mm.

Điểm đáng chú ý nằm ở cấu trúc mặt cắt có cánh mở rộng về một phía và sự khác biệt kích thước giữa hai model.

Để lựa chọn phù hợp, nên ưu tiên bản vẽ chi tiết, điều kiện lắp đặt và tính tương thích của hệ LED trước khi quyết định theo giá.

Gửi bản vẽ, số mét cần thi công và ngân sách qua Zalo Ledhome để được tư vấn chọn GSAL-BC13 hoặc GSAL-BC20 và nhận báo giá theo mét.

Câu Hỏi Thường Gặp Về Thanh Nhôm Định Hình LED

1. GSAL-BC13 và GSAL-BC20 khác nhau ở những kích thước nào?

GSAL-BC13 có mặt cắt L38×W13×H15mm, còn GSAL-BC20 là L43×W20×H22mm. BC20 lớn hơn 5mm ở L và 7mm ở cả W, H. Cần đối chiếu đúng hướng các kích thước trên bản vẽ khi chuẩn bị vị trí lắp.

2. GSAL-BC20 có thể sử dụng dây LED rộng 20mm không?

Chưa thể xác nhận chỉ từ thông số W20. Kích thước này trên mặt cắt không mặc nhiên là chiều rộng lòng rãnh hữu ích. Cần kiểm tra cả dây LED, đầu nối và cơ cấu tán quang.

3. Có thể thay GSAL-BC13 bằng GSAL-BC20 sau khi đã thi công trần không?

Không nên thay trực tiếp khi chưa kiểm tra. Hai mẫu khác nhau về cả ba kích thước mặt cắt. Nếu hốc đã được hoàn thiện theo BC13, việc chuyển sang BC20 có thể yêu cầu điều chỉnh kết cấu hoặc phương án lắp đặt.

4. Công trình cần đường sáng 8m thì phải đặt bao nhiêu thanh GSAL-BC?

Về tổng chiều dài danh định, tối thiểu cần ba thanh nguyên cây 3m để có đủ 8m vật tư. Tuy nhiên, số lượng cuối cùng còn phụ thuộc sơ đồ cắt, vị trí nối, hao hụt và yêu cầu thi công.

5. Giá GSAL-BC13 và GSAL-BC20 tính theo mét hay nguyên thanh?

Giá bìa được tính theo 1m, lần lượt 211.000đ và 302.000đ. Giá dự kiến sau giảm 30% là 147.700đ/m và 211.400đ/m. Mỗi thanh dài 3m; chính sách cắt lẻ và giao hàng cần được xác nhận khi đặt mua.
